Эта тема посвящена мини-камерам на основе процессора SPCA1527A. И используется в: -Камера MD80 (MiniDV) -Камера 'Фонарик” -Камера 'Брелок” и т.п.

1. Инструкция по прошивке mf180. Качаем МТС-овскую прошивку и устанавливаем её.
2. Мини камера md80 записывает видео в формате avi с разрешением Инструкция по эксплуатации.
3. Прошить бы мини камеру md80. Убил прошивку.Кирдык,или есть. Инструкция по эксплуатации мини.

И всё что связанно с прошивками этих камер. Модификаций firmware. А так же железные проблемы и их решения. Электрическая Схема камеры md80 HW272. (MD8032.4.Sch.pdf) По большому счёту. Эта тема является продолжением темы Сайты и страницы. Так или иначе.

Связанные с этой темой. Ссылки на ресурсы. Где уже есть ответы и решения. В рамках 'заголовка 1 темы'.

Просто не реально уместить. Да и нет особого смысла одно и тоже. По нескольку раз.

Инструкции по прошивке Прошивка вашего принтера или МФУ происходит по usb (программаторы.

Правильные камеры (перечисляем все прошиваемые варианты) Где купить камеру для прошивки? Прошивка камеры.

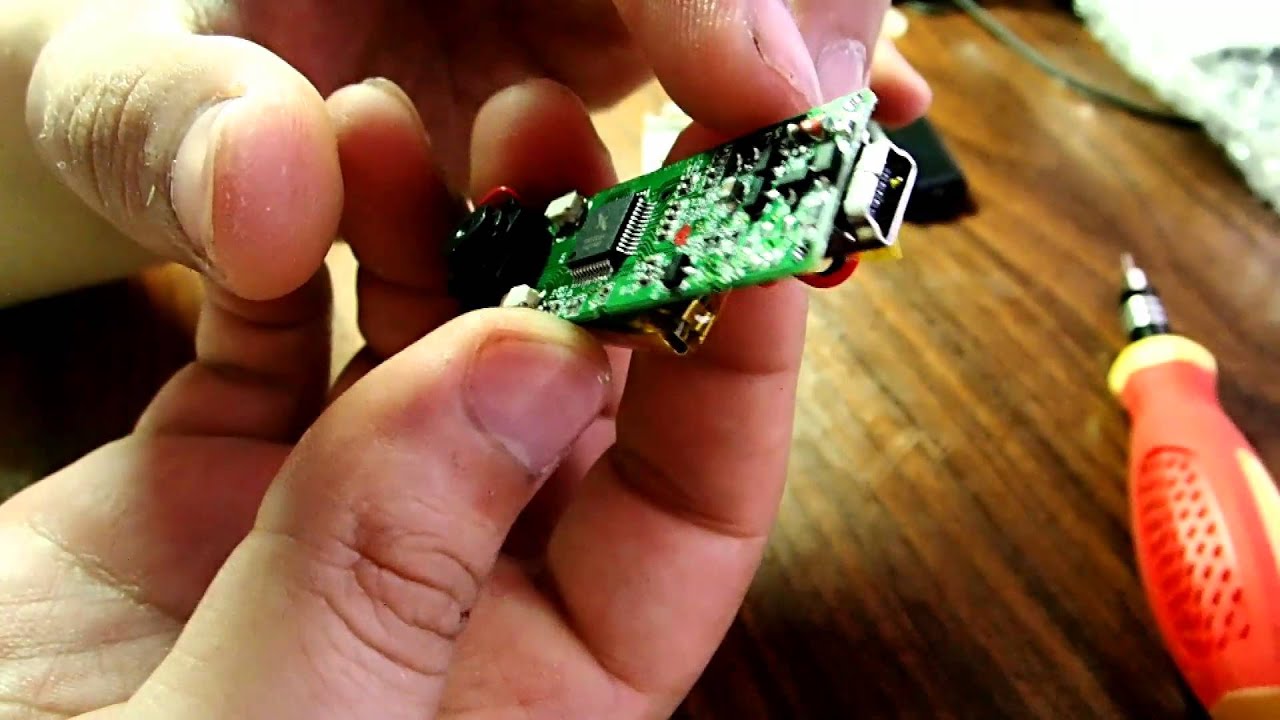

Как выглядят камеры MD80-HW272? (вид изнутри) Где взять/скачать заводские прошивки?

Адаптация прошивок. Под другое 'железо'. По ряду причин. Заводские или какие любые другие прошивки(те.не мои) в этой теме (лично мной) обсуждаться не будут!!! Да и нет в этом необходимости. Но на всякий случай озвучу общеизвестные. 1) Имеющиеся на данный момент все(!) заводские прошивки недостаточно функциональны и не стабильны в работе.

В особенности это касается файловой системы. /.Было бы иначе. Не было необходимости и желания в пере/прошивки. Как впрочем и этой темы./ 2) Прошивки Advanced MD80 (от 'tmp2tmp') - не являются модификацией или клоном заводских. Либо других каких нибудь прошивок существующих для MD80 (808#3) итд.

И кроме библиотечных функций от Sunplus. Ничего общего с остальными не имеет!!! Всё что 'выше' библиотек написано с чистого листа. PS: На всех(!) прошивках ADV-MD80 (от 'tmp2tmp') есть автостарт,цикл,нарезка файлов итд.

Оптимально для Авто-видео-регистратора. Ну а диктофон и стабильная(!) Файловая система. Идёт в нагрузку.))) Ну в общем.

И первых двух причин. Более чем достаточно.

PS: Основные отличия прошивок ADV-MD80. От заводских. А так же особенности и инструкции будут подробно описаны на сайте На данный момент. В новых прошивках. Уже есть поддержка камер MD80-HW276.

Чем они отличаются от 272. Опишу немного позже. PS2PS: А так же.

Есть FAQ (вопрос/ответ) Но пока только в начале. И туда в ближайшее время.

Добавлю вопросы ответы. Которые раньше возникали. И уже обсуждались. Всё что может понадобиться для прошивки md80 Ну или всё в куче. Tmp2tmp, Спасибо за подробные ответы). SD-шки у меня PQI и SanDisk 6-х и 4-х классов. Снимал клумбу летом - есть дублир.

А так ничего. Прошивке от брелка #3. Просто город - норм. Но при РЕЗКОМ звуке (стук по корпусу, проезжающий транспорт и т.д.) на выходе в ави'шке, открыв SoundForg'ом видно кривулину - щелчек - всплеск раза в 3, и резкое снижение уровня почти до нуля, затем плавное нарастание, в течение нескольких сек. Камера d-005 - SPCA1527A (OV7670) раньше писал о ней.

Буду пробовать Ваши прошивки). Спец-кабель есть. Можно подробнее про 272 и 276-е платформы? Что там разного?

Проц, ОЗУ, CFeon? PS: программный детектор - платно, полностью с Вами согласен! Любой труд должен вознагражаться! Да, какая последняя стабильная прошивка? (с отключением LED, и работающими, приведенными выше настройками звука) PPS: форматирование карточки под fat или fat32? Размер кластера играет роль? Или Виндой по умолчанию?

Наверно будет правильней. Отвечать уже в этой теме. Немного позже отвечу на все вопросы. Добавлено спустя 4 мин. BigDad сказал. Можно подробнее про 272 и 276-е платформы?

Что там разного? Проц, ОЗУ, CFeon? По большому счёту всё то же самое. Основные отличия.

В смысле программно-электрические. В ближайшее время постараюсь описать. Ну а пока на 'вскидку'. 1)Упростили(выкинули) управление питанием SD карты.

Что не смертельно но не есть хорошо. 2)Попытались организовать более 'правильную' зарядку. (5 за попытку. И 2 за реализацию) 3)Заменили модуль сенсора. Сами же сенсоры те же. А вот модули не взаимозаменяемые с HW272. 4)Ну и естественно немного поменяли назначение ног процика.

А куда без этого. 5)Кнопки теперь все сидят на ADC. И светодиоды на прямую с проца. 6)Убрали 'авто-определение' USB кабеля.

В смысле прошивочный/нормальный. Другими словами. Больше похоже на работу с ошибками. Но не очень удачную.

Если это конечно дело рук одних и тех же разработчиков. Добавлено спустя 5 мин. Tmp2tmp сказал. Владельцам камер md80 HW276 – посвящается (Вопрос) - Можно ли прошить HW276 и использовать в качестве Автомобильного видео-регистратора (Ответ) - ДА прошить можно НО использовать нельзя!!! Без электрической доработки (Вопрос) –Есть ли на данный момент рабочие прошивки для HW276 (Ответ) - ДА ЕСТЬ но Есть Ошибки разработчиков которые программно не решить!!! (Вопрос) –Купил камеру md80 а она оказалась HW276 Что делать?

(Ответ) – Не расстраиваетесь!!! Есть огромное количество вариантов Продать,подарить,выкинуть итд или устранить электрические недостатки (Вопрос) – Есть ли подобные проблемы с HW272??? (Ответ) – Да Есть! Но только в случае грубом нарушении заводом изготовителем И диком стечении обстоятельств Те. Практически незаметны за исключением редких случаев /.и как правило приписывалось чему угодно но только не самой сути проблемы./ Ну в общем пока такие новости. Более подробно.

Что, почему и как. Будет и в картинках. Почему у кого то работает нормально. А у других нет. Разбор полётов. Ну и учитывая.

Что не все читают VIP-форумы. Немного текста. По этой теме. Привет всем, форматнул карту SDFormater, поездил с регистратором 2 дня, заметил что размер карты уменьшился, была 4гб а стала 2.95, восстановил размер до 4гб и вставил в регистратор. Включаю загорается синий светодиод затем красный, и не какой реакции на кнопки. Помогает только ресет.

Usb не какой реакции. Если вставляю флешку 1 гб и подключаю usb открывается окно мол диск не отформатирован, говорю форматировать а он мне говорит что диск не правильно установлен. И самое интересное что у меня есть такой же регистратор и когда я в него вставил эту флешку он стал вести себя абсолютно также! Adv-md80, Привет! Есть шанс восстановить регистратор? Нужно перешить без АКБ.

Временно его отпаять. Бывают фокусы. Типа перепрошивка не помогает пока не откинуть АКБ. Возможно проблемы с логикой.типа RTC(часов), которая подключенна на постоянную от АКБ через 3,3В стабилизатор. И разобраться с SD-картой.

Прошивка - 'реаниматор' SD-карт. После чего отформатировать в 'windows'. Если карточка живая. То должно помочь. PS: Источник: http://adv-md80.at.ua/forum/. Так никто и не ответил можно ли аналоговый видеосигнал вывести? Добавлено через неделю сам себе отвечаю,умеет нужно его включить регистром Осталось только понять как это зделать.

Вот кусок из описания; 1.14 TV output interface The SPCA533A supports a wide range of display devices, inclufing analog TV output, digital TV output, TFT LCD interface and STN LCD interface. The type of the display devices can be selected by registers 0X2D00. To fit the resolution of the display device the SPCA533A has built-in the sclaing function in the LCD/TV interface controller.

The firmware of the SPCA533A is obligated to change scaling factors whenever the display device changes. While connecting to GRAINTPLUS STN-LCD or PRIME VIEW TFT LCD, the tvenc1xck clock must be chage to 27MHz (register 0X201C). It is different from another interface. 1.14.1 Analog TV interface (tvdspmode=01, register 0X2D00) The built-in TV encoder of the SPCA533A can generate standard NTSC and PAL compositive video signals.

The SPCA533A has also buitl- in a video DAC for the TV signal output. During operation, the DAC consumes about 30mA current. It is important to turn off the DAC while it is not in operation. The DAC can be turned on by setting register 0X2001.The application circuit of the DAC interface is shown below. Микросхема немного другая но суть думаю та же.

Скорее всего попадется Anyka, которую здесь вовсе и не жалуют. Действительно первая камера с довольно изумительными параметрами. Всмысле нацеленность на свалку С этим сложно не согласиться. Из практики так и получаеться. 5 пришлось на запчасти пустить. Так как ни пропайка.

Ни перепрошивка не помогла. А так же замена SDRAM и SpiFlash. Тоже без результата.

(без каких либо причин. Уходила 'куда-то'. И сложно сказать через сколько 'расчехлялась'. Причём без-системно.

В общем продать можно-пользоваться нельзя. Так как проблематично) Ну а рабочие.

И по 10$ никто брать не хотел. Честно говоря. Не знаю что твориться с новой разновидностью Anyka. Может ситуация более 'красочная'. И опять же - из практики.

Камеры (псевдо HD) на stk (syntek). Как миниму 4 - с проблемами. Процент подобного на SPCA.

Практически мизерный. И то все проблемы известны.

И легко устраняемые. Плюс ко всему можно добавить. Что ни по качесву видео/картинки.

Ни по скорости работы по USB. Пока в этом классе устройсв. Равным SPCA1527 - нет. SPCA1527/8 - изначально. И очень давно. Была разработана для более серъёзных вещей чем md80 и прочие извращения.

Но проблеммы с самим 'кристалом'. Перечеркнули всё.

И естественно/вероятно были обнаруженны после запуска в серию. Что касаеться Anyka и G+. То они изначально предусматривали использование в подобных применениях. И естественно. С учётом цены. И без лищнего.

В общем.по минимому. (по крайней мере. На данный момент.) Другими словами. To be continued.

Подкинул мал-мала.Не бросай тему.Удачи. Пополнение кошельков - Яндекс.Деньги, счёт №55778, 152 рубля 25 копеек 150 чистые Спасибо. Чуть не забыл.Я допрошивался,теперь на камере горят синий и красный всегда.Ресет сбрасывает,но при подключении питания опять горят,на кнопки не отвечает.Система камеру не видит.Ноги коротить или АКБ скинуть? Кабель сварганить.так для себя. Вопросов.куча.Разрешение видео 640х480,выше хуже?

Включить ускоренное удаление в конфиге?MD80-BIN где? Еще раз Спасибо за труд!

Кабель сварганить.так для себя. Это самый лучший вариант. И никаких проблем и сложностей. Но самый простой. Как на видео у 1)Коротим 1 и 2 ногу у 8-ми ножечной SpiFlash.

2)подключаем USB-Кабель. 3)Раскорачиваем 1 и 2 ногу 4)Шьём. Читаем или что ещё. 5)Если чё не так. Либо коротим 3 и 4 ногу (в принципе - то же самое) Но однозначно. Программно 'прибить/убить' камеру на SPCA1527.

не реально. Так что если возникли проблемы после пере-прошивки.

99,99% поможет пере-прошивка. Если шьются не моими прошивками. Так как в моих есть авто-определение сенсора). Наименование СМИ: Taker.im (Тэйкер ай эм, Такер им) Свидетельство Роскомнадзора ЭЛ № ФС77-60626 от Учредитель и главный редактор Портнягин П.С.

Запрещено для детей 18+ E-mail: Запрещается копирование и воспроизведение информации с сайта без письменного согласия владельца. Цитирование информации сайта в интернете разрешается только при условии обязательного указания действующей гиперссылки на первоисточник (сайт). Вся информация сайта охраняется законом об авторских и смежных правах. Система для сообществ IP.Board.

Лицензия зарегистрирована на: PavelBalu.

Инструкция на русском для видеорегистратора Mini DV MD80 MiniDV MD80 - инструкция по эксплуатации на русском языке Внимание! - Перед использованием зарядите аккумулятор мини-видеокамеры MD80!

- Вставьте карту памяти microSD до 16Gb (Контактами в сторону лицевой поверхности камеры) Установка времени и даты. Отформатируйте карту (формат Fat32), в корне карты создайте текстовой файл 'tag'. Откройте этот файл. Скопируйте туда эти настройки, поменяйте на год, месяц, день, часы, минуты, секунды date ГГГГ/ММ/ДД ЧЧ:ММ:СС например: date 2009/03/21 12:00:00 Cохраните файл и безопасно отключите видеокамеру от компьютера.

Затем включите и запишите короткий фрагмент. Выключите и подключите видеокамеру к компьютеру, файл ' tag.txt' должен исчезнуть с карты памяти, на записанном видео должны отображаться установленные время и дата.

Управление мини-видеокамерой MiniDV MD80 Включить мини-видеокамеру - нажать кнопку 'Power' - загорится синий, красный индикатор мигнет пару раз, потом горит только синий. (мини видеокамера готова к съемке). Запись видео - 1 раз нажать кнопку 'Rec/stop', расположенную сверху корпуса - красный медленно мигает, синий горит непрерывно.(камера пишет) Остановить запись - нажать кнопку 'Rec/stop', красный быстро помигает и потухнет, синий горит непрерывно.(камера в режиме ожидания) Переключение в режим голосовой или шумовой активации видеозаписи - нажать кнопку 'Mode', при включённой видеокамере - синий горит, красный очень быстро мигает (режим включен), в случае появления шума 60Дб, начинается видеозапись - синий горит, красный медленно мигает (идёт видеозапись в режиме активации по звуку). Автоматическая остановка видеозаписи в этом режиме, происходит через 2 минуты после начала записи, при этом, - синий индикатор горит, а красный очень быстро мигает (видеозапись остановлена - включен режим ожидания записи по звуку) Чтобы остановить запись - нажать 'Rec/stop', расположенную наверху корпуса видеорегистратора MD80 - синий горит непрерывно и красный очень быстро мигает (видеозапись остановлена, камера в режиме ожидания активации по звуку) Переключится из этого режима в обычный режим - нажать кнопку 'Mode' - горит синий индикатор - включен обычный режим.

Выключить видеокамеру - нажать кнопку 'Power' - синий горит, загорается красный, после индикаторы гаснут. Отключение камеры от компьютера происходит тем же путем, что и извлечение обычной флешки, тоесть путем безопасного извлечения устройства. Для использования мини видеокамеры в качестве Web камеры, надо установить драйвера идущие в комплекте с видеокамерой MD80.

При подключении к компьютеру, чтобы камера обнаруживалась программами типа Skype, нажать 'Mode', чтобы отключить microSD карту, только тогда она будет обнаруживаться как видеоустройство. При использовании в качестве Web камеры, миниатюрный видеорегистратор MD80, выводит только видеоизображение, звука не будет. Отключайте камеру от компьютера, используя безопасное извлечение устройства!
